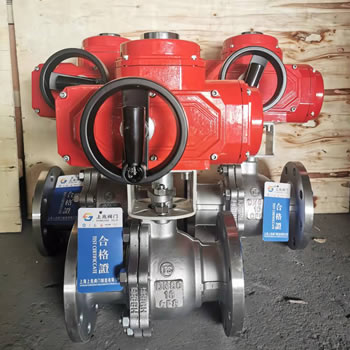

Q941F-16P_防爆電動不銹鋼球閥
日期： 21-11-11 閱讀次數：
一、Q941F-16P_防爆電動不銹鋼球閥概述：
Q941F-16P_防爆電動不銹鋼球閥適用于兩位調節、切斷的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動球閥流體阻力小，是所有閥類中流體阻力小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體090º，就能完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求高壓零泄漏率的場合。
二、Q941F-16P_防爆電動不銹鋼球閥性能規范：
公稱壓力：PN1.6、2.5、4.0Mpa
連接方式：法蘭 （二片式、三片式）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W·O·G）
公稱通徑mm：DN15-DN300
材料代號：C P R
主要 零件：
閥體：WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體：2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿：2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈：增強聚四氟乙烯 對位聚苯 金屬密封
填料：聚四氟乙烯 柔性石墨
適用 工況：適用 介質 蒸汽、 水、油品 硝酸類 醋酸類
適用 溫度：-28 - 300
三、Q941F-16P_防爆電動不銹鋼球閥主要技術指標：
控制精度：0.1-3.0(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：DRTA/正動作，RVSA/逆動作模態輸入信號中斷時“中斷”模態OPEN（開）、STOP（停）、SHUT（閉）
可選：可控硅輸出（AC，600V，25A）繼電器輸出（AC，250V，10A）定貨時指明
緊急切斷閥輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載500Ω
環境溫度：0-70，濕度：35-85
有超溫保護功能：定位器殼內溫度70時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
